De multifunctionele pick-and-place machine van HT-E8S
Technische parameter
| Lengte | 2550 mm |
| Breedte | 1650 mm |
| Hoogte | 1550 mm |
| Totale gewicht | 1700 kg |
| PCB Lengte breedte | Maximaal: 1200*500 mm Min: 100 * 100 mm |
| PCB-dikte | 0.5-5mm |
| Transmissiesnelheid | Minder dan of gelijk aan 1000 mm/sec |
| Transportbandtransmissie | Maximale lengte: 1200 mm |
| Montageprecisie | ±0.04 mm |
| Componentruimte | 0.2 mm |
| Componenthoogte | <15mm ( Automatic changing) |
| Transmissie richting | Beide richtingen (Optie) |
| Nr. Van feedersstation | 28PCS Enkele module |
| Nee. Van hoofd | 12PCS Enkele module |
| Bedrijfsomgeving | 23 graden ±3 graden |
| Energieverbruik | 4 kW |
| X-, Y-, Z-as oprit | Hoogwaardige magnetische lineaire motor en serveermotor |
| Voedende manier | Elektrische voerautomaat met dubbele motor |

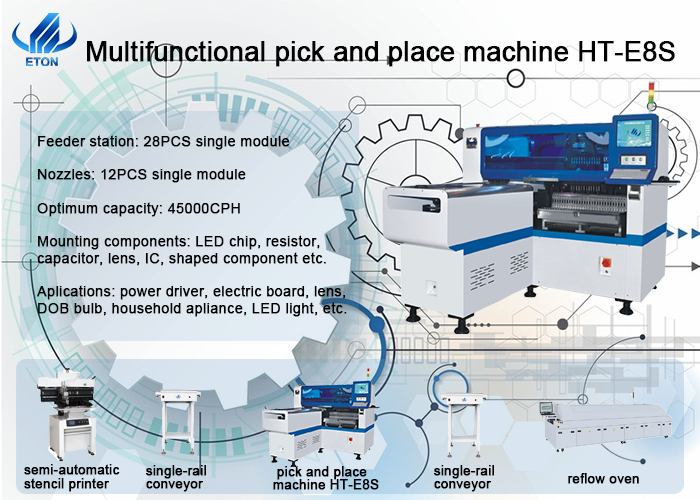

De multifunctionele pick-and-place-machine van HT-E8S kan allerlei componenten monteren, waaronder LED-chip, weerstand, condensator, geïntegreerde schakeling, lens, gevormde component enzovoort.
De maximale grootte van de printplaat die de HT-E8S kan monteren is 1200x500 mm, en de minimale grootte van de printplaat die de HT-E8S kan monteren is 100x100 mm.
Er is ook een complete productielijn voor u, inclusief de hele halfautomatische en volautomatische productielijn. In het geval van de semi-automatische productielijn van E8S, inclusief semi-automatische stencilprinter, transportband met één rail, pick-and-place machine HT-E8S, reflow-oven.
