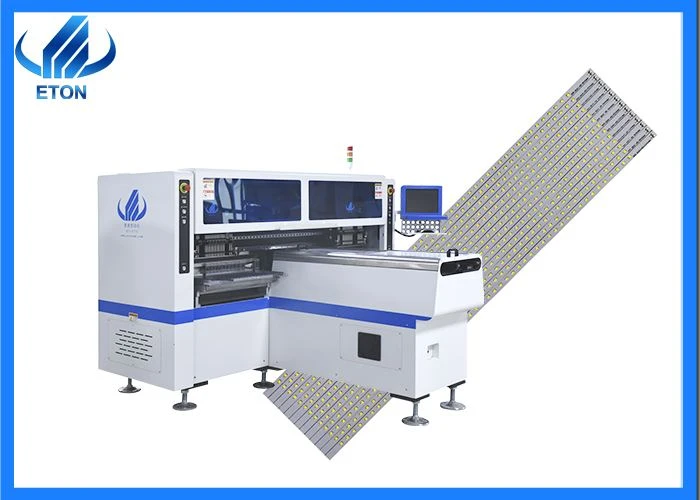

SMT Mounter met LED-buis

SMT Mounter met LED-buis

De ideale productiecapaciteit kan 150000CPH-180000CPH bereiken.
Deze plaatsingsmachine heeft 34 nozzles en 68 feeders, die 2-4 soorten materialen tegelijk kunnen plakken zonder de hoge productiecapaciteit aan te tasten.

Aanvraag sturen

Functie

SMT mounter met LED buis

product beschrijving

Deze SMT-pick-and-place-machine is een high-speed plaatsingsmachine, de ideale productiecapaciteit kan 150000CPH-180000CPH bereiken.

Mounters kunnen worden onderverdeeld in medium-speed mounters, high-speed mounters en ultra-high-speed mounters op basis van snelheid.

Bij de snelheid van de plaatsingsmachine spelen ook het aantal feeders en het aantal nozzles een rol.

Deze plaatsingsmachine heeft 34 nozzles en 68 feeders, die 2-4 soorten materialen tegelijk kunnen plakken zonder de hoge productiecapaciteit aan te tasten.



Parameter

Aantal camera's

5 reeksen (digitale camera)

Visie-uitlijning, MARK-correctie

Herhaal montage precisie

±0.02mm (Herhaalprecisie)

Montagehoogte:

Minder dan of gelijk aan 5 mm

Montagesnelheid:

150000~180000 CPH

Componenten

LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggelijkrichters, enz.

Componenten Ruimte:

0.5mm

Stroom

380AC 50 Hz

Energieverbruik

6kw

Bedrijfsomgeving

23 graden ±3 graden

Transportband Transmissie:

Maximale lengte: 1200 mm

Transmissiesnelheid:

>500 mm/sec

Transmissie Richting:

Enkel (links → rechts of rechts → links)

Verzendmodus:

Online rijden

Positionering manier:

Optisch

Luchttoevoer

0.4-0.6mpa (4-6kgf/cm²) 150N/min

Elektrische bediening

Onafhankelijk onderzoek en ontwikkeling door ETON

Motion control-kaartmodule 1 set

Onafhankelijk onderzoek en ontwikkeling door ETON

X, Y, Z-as Drive manier:

Hoogwaardige magnetische lineaire motor plus servomotor

Aantal toevoerstations

68 STUKS

Aantal hoofd

34 STUKS

manier van voeden

Elektrische feeder met dubbele motor



Toepassing van stikstof bij SMT-reflow-solderen:

Stikstof in reflow-solderen: Stikstof wordt al gebruikt bij reflow-solderen lang voordat inerte gassen werden gebruikt in het golfsoldeerproces. Een deel van de reden is dat de hybride IC-industrie al lang stikstof gebruikt bij het reflow-solderen van keramische hybride circuits voor opbouwmontage, en toen andere bedrijven de voordelen zagen van hybride IC-productie, pasten ze dit principe toe op PCB-solderen. Bij dit type lassen vervangt stikstof ook de zuurstof in het systeem.
